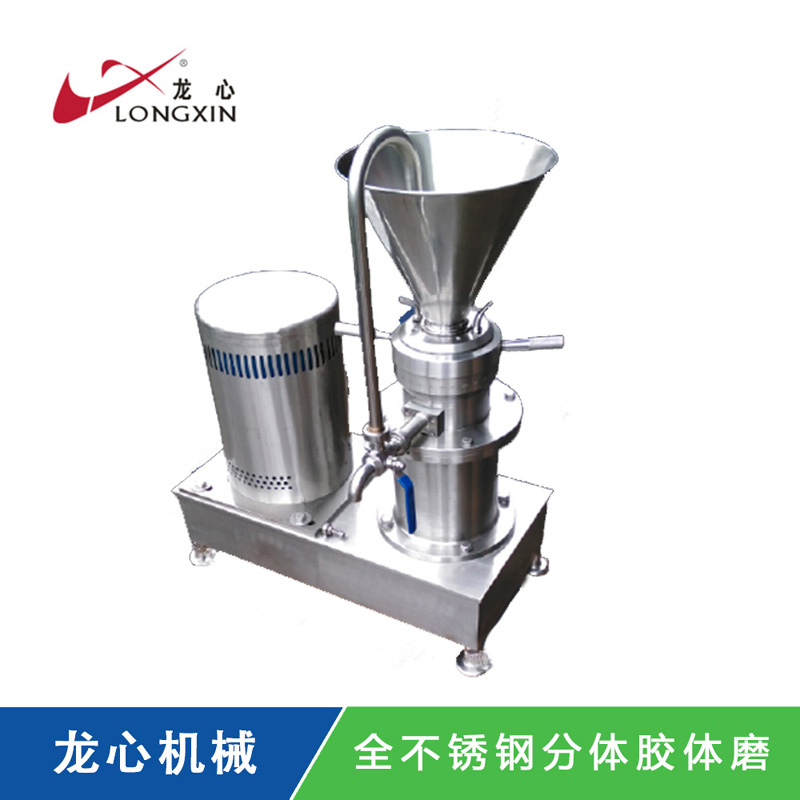

全不锈钢分体胶体磨

致力于研制生产JM系列胶体磨(不锈钢胶体磨,分体式胶体磨,立式胶体磨,卧室胶体磨,移动式胶体磨,卫生级胶体磨)、不锈钢转子泵、高剪切乳化机、正弦泵及管道阀门配件的生产型企业。

0

详情介绍


全不锈钢分体胶体磨1
胶体磨使用说明书

一、工作原理

胶体磨的基本工作原理剪切研磨及高速搅拌作用粉碎研磨依靠磨盘齿形斜面的相对运动,其中一个高速旋转,另一个静使通过齿形斜面之间的物料受到极大的剪切力和磨擦力同时又在高频震动高速旋涡等复杂力的作用下使物料有效的研磨、乳化、粉碎、分散和均质,从而得到精细超微粒粉碎效果。

二、适用范围

我厂生产的胶体磨是湿式超微粒粉碎加工的新型设备,应用于各类流体、半流体、乳状液的均质、乳化、混合、粉碎等,可以代替石磨、砂磨机、球磨机、组织捣碎机等机器工作,广泛应用于:

食品工业:芦荟、菠萝、芝麻、果茶、冰淇淋、月饼馅、奶油、果酱、果汁、大豆、豆酱、豆沙、花生奶、蛋白奶、豆奶、乳制品,麦乳精、香精、各种饮料等。
化学工业:油漆、颜料、染料、涂料、润滑油、润滑脂、柴油、石油催化剂、乳化沥青、胶粘剂、洗涤剂、塑料、**、玻璃钢、皮革、乳化**等。
日用化工:牙膏、洗涤剂、洗发精、鞋油、高级化妆品、沐浴精、肥皂、香脂等。
医药工业:各型糖浆、营养液、中成药、膏状药剂、生物制品、鱼肝油、花粉、蜂皇浆、疫苗、各种药膏、各种口服液、针剂、静滴液等。
建筑工业:各种涂料。包括内外墙涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
其它工业:塑料工业、纺织工业、造纸工业、煤炭浮选剂、纳米材料等行业**环保的生产需要

三、结构

JM 系列胶体磨产品设计紧凑、外型美观、密封良好、性能稳定、操作方便、装修简单、生产效益高等特点、是处理精细物料理想的加工设备。

JM 系列胶体磨产品除电机及部分零部件外,凡与物料相接触的零部件全部采用**不锈钢制成,尤其关键的动、静磨盘进行强化处理,因此,具有良好的耐腐性和耐磨性,使所加工的物料无污染卫生清洁。

JM 系列胶体磨其主要构造由磨心部件、底座传动部;**电机三部分组成。其中磨心部分的动磨心及静磨心是本机的关键部分,所以,根据被处理的物料性质不同选型可能有所区别。但材质均由不锈钢制成。结构见。

全不锈钢分体胶体磨2

全不锈钢分体胶体磨3

全不锈钢分体胶体磨4


四、安装

JM 系列胶体磨运作平稳、震动轻微,可根据生产使用需要置于平整地面上,或安装在水泥基础上。为了方便用户的生产使用,各型胶体磨的底层座均设有安装孔。

五、操作使用及注意事项

1、联接好进料斗或进料管及出料口,再接上出料循环管,然后接上冷却水管(加工过程中如果物料温度升高对物料没有影响就无需连接冷却水).
      2、安装好电力启动装置,(安装漏电保护开关,若有条件的用户可配上电流表及指示灯)接好电源后,特别要注意开机运转方向,判别电机是否正常方向旋转,或从进料口看磨盘旋转方向是否同胶体磨上‘红色旋转方向标牌’相一致运转(需逆时针运转)。
     3、调节磨盘间隙,在开机的情况下将调节盘(刻度盘)上两手柄‘逆时针’拧松然后‘顺时针’转动调节盘,转动调节盘感动有少许磨擦声时马上停止,再反转(逆时针)调节盘使磨间隙加大,一般在满足加工物料细度要求的情况下,尽可能使磨盘间隙固定。

4、接通冷却水(接冷却水管按需而定),启动胶体磨待运转正常后 ,往进料斗内适量加入水液或其它与加工物料相关液体,然后投料入磨加工生产。(如果是**使用或长时间停用后再次使用,应彻底清洗,保持清洁。清洗方法为在料斗内加入水或与加工物料相关液体,开机令其自循环就可清洗胶体磨内部部件)

5、加工物料绝不允许有石英、碎玻璃,金属屑等硬物质混入其中,**是筛后加工。否则入磨容易损伤动、静磨盘。

6、加工物料注意电机负荷,发现过载要减少投料。
      7、胶体磨在运行中,物料必须保持在通过循环管进行自循环,或保持半循环半出料或者出料的状态,绝不许关闭出料阀门,以免磨腔内压力过高引起泄漏。胶体磨在运转时严禁将手或其他非加工物体伸入料斗底部.以免造成人身意外伤害事故或机器损坏.

 8、胶体磨属高精密机械,磨盘间隙极少,动转速度快。操作人员应严守岗位,按规章作业,发现故障及时停机,排除故障后再生产。
       9、胶体磨使用后,应彻底消毒、清洗机体内部,勿使物料残留在机体内,以免机件粘结而损坏。

六、维护与修理

1、JM系列胶体磨为高精密机械,线速度可高达20m/秒,因磨盘间隙极小。检修后装回,必须用百分表校正壳体与主轴的同轴度误差≤0.02mm,如果用户没有备有百分表或不会使用此工具校正同轴公差时,可采用“同轴微调法”。

2、同轴微调法操作:先把胶体磨组装好,再把胶体磨壳体法兰盘上的四枚固定紧固螺丝松开,再将锁紧调节手柄松开.然后用手柄按顺时针方向调节调节盘.直至转不动为止,但不能用力过大,这时动磨盘与静磨盘之间间隙已为“0”.再稍微逆时针转回调节盘间隙行程,(否则紧固螺丝紧固后,调节盘将被压死,无法旋转)但不能让动静磨盘分开.再将壳体上的紧固螺丝依对角顺序分2-3次装紧紧固螺丝.然后按逆时针方向将调节盘后退360°,后再回调270°,后转动磨片。如果转不动、动静磨盘还咬牙时,且证实同轴度误差较大。此时要松开紧固螺丝。再旋转动磨片,直到动磨片顺逆旋转灵活,再紧固壳体上紧固螺丝,整机检查完毕,再调试.

 3、修理机器时,在拆开、装回调整过程中,绝不能用铁锤直接敲击。应用木锤或垫上木块轻轻敲击,以免损坏零部件。

4、本机密封分动密封和静密封。本机动密封是关键部件,本机采用空间气阻式密封装置。若动密封件破损或裂痕严重请立即更换,只需更换局部配件。静密封采用O型圈及采用聚四氟乙烯生料带。
      5、有关电动机的维护使用请参见电机使用说明书。

6、在使用过程中应根据胶体磨的具体情况,酌情进行定期维护。

7、随机备件绝大部都为国标、标准件,全国各地均可购到。


胶体磨参数


产品型号加工细度              um产量T/h磨盘直径mm冷却水管mm出口阀门直径mm进口料斗直径mm电机转速r/min电机功率Kw外形尺寸长×宽×高mm重量Kg
JM-260F2-405-302601250100290030371020×920×1400650
JM-200F1-102005010018.522900×850×1200440
JM-180F1-8180501001518.5900×840×1150380
JM-140F0.5-414038667.511800×750×1020260
L7.5390×745×1020180
w7.5680×370×900160
JM-120F0.5-312032667.5800×645×980240
L390×645×980150
w680×370×900120
JM-100F0.5-210032665.57.5800×645×980230
L5.5390×645×980145
w680×370×900115
JM-80F0.3-18032484700×570×920150
L3335×570×92080
w
630×380×79075
JM-65F0.02-0.5651025301.52.2500×345×67580
L1.5270×500×70050
JM-50F0.01-0.1501.5255×500×70075
L1.11.5270×500×70048


产品在不影响基本结构及性能的改进时,恕不另行通知。产量按物料性质而变化*供参考。(注:F分体  L立式  W卧式)

JM-65型及JM-50型可装配单相电机。3KW以上电机全为三相电机。
